Готовая спираль скрывает большую часть пути проверки. Эта согласованная запись связывает повторяющуюся спиральную геометрию, концевые интерфейсы, готовые физические узлы и упаковку. Один размерный чертёж остаётся внутренним и не входит в открытую галерею.
Контекст решения закупщика
Опирайтесь на эту запись при подготовке запроса, который должен связать общую геометрию спирали, повторяющиеся витки, ориентацию концов, интерфейсы и требуемую проверку. Видимая последовательность выявляет недостающие данные, но не подтверждает поведение по среде, давлению или герметичности.
- Справка по запросу: /ru/dfm-chek-list-do-rascheta-ceny/ — отметьте геометрию, концевые интерфейсы, предполагаемый материал и доказательства приёмки.
- Справка по доказательствам: /ru/ispytanie-fizicheskogo-prototipa/ — разделяйте размерные, посадочные, функциональные доказательства и доказательства соответствия.
Доказательства проекта

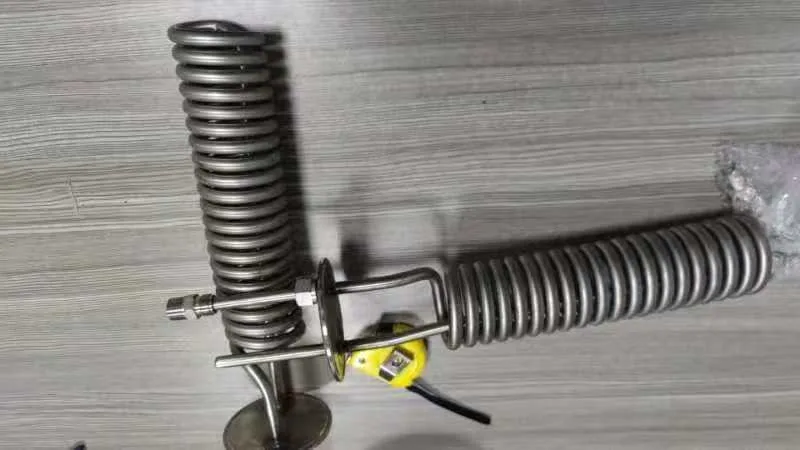

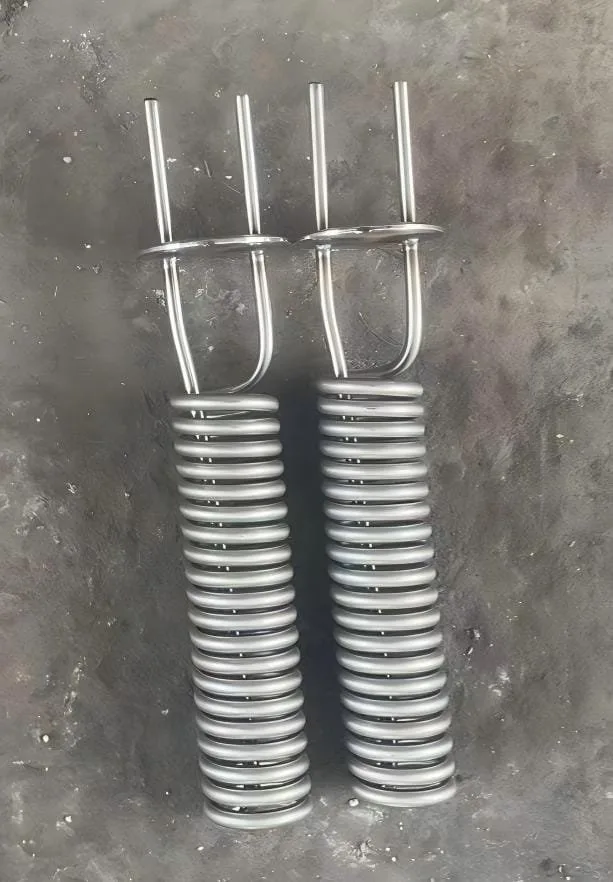

Внутренний набор включает размерный технический чертёж, исключённый из открытой галереи из-за технических обозначений и размеров. Открытые физические виды показывают повторяющиеся витки, общую форму спирали и прямые концевые участки с нескольких ракурсов.

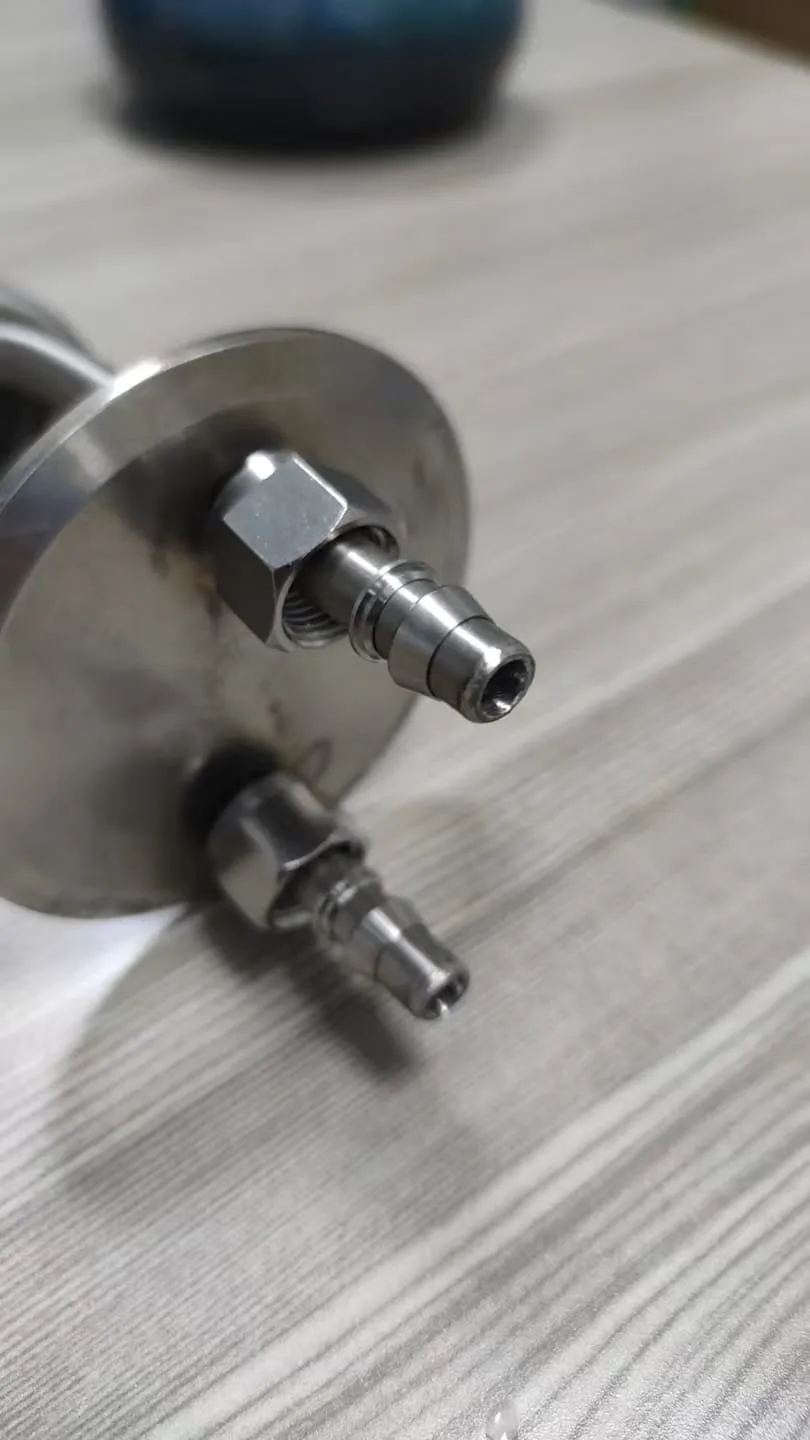

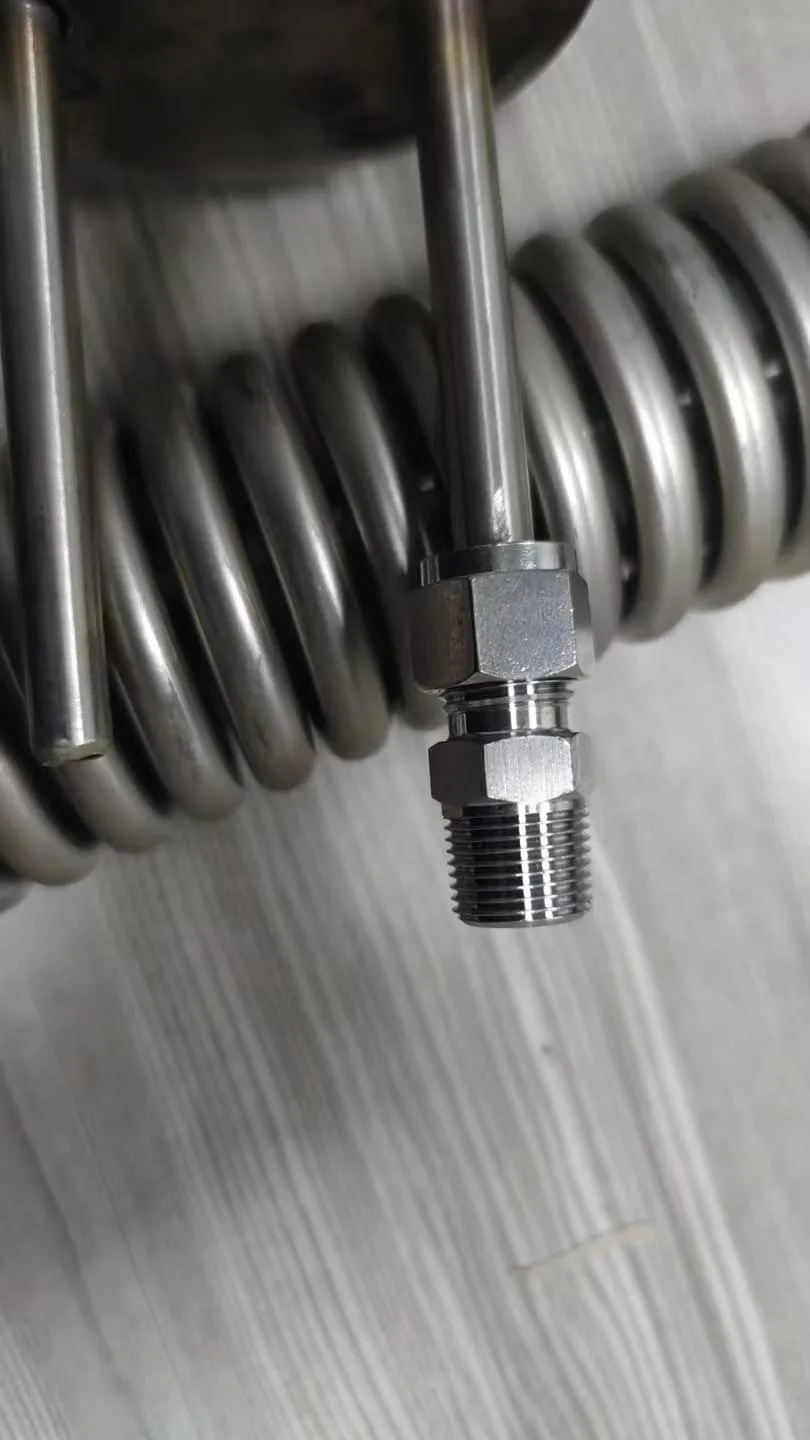

Вторая группа снимков показывает установленный концевой крепёж и местные зоны соединения с разных ракурсов. Эти виды позволяют визуально проверить связь корпуса спирали с её интерфейсами.

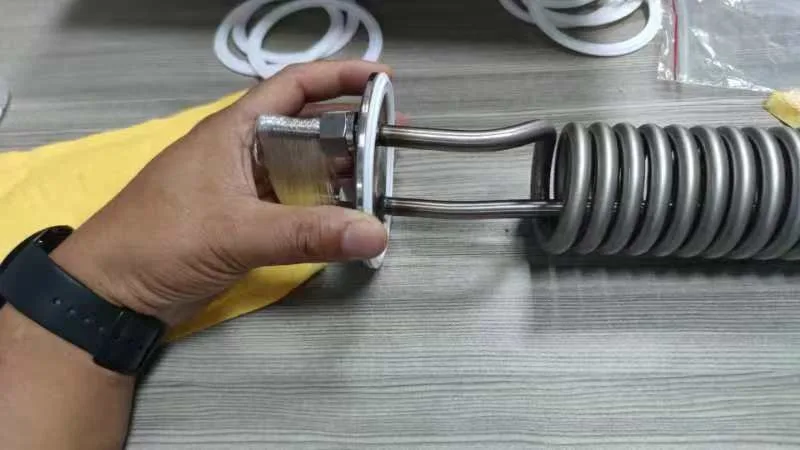

Остальные снимки показывают готовые физические узлы и упакованные детали. Вместе последовательность образует видимую цепочку от переданной геометрии к сформованным деталям, интерфейсам и упаковке.
Технический контекст
Рекомендации по формовке труб рассматривают радиус гиба, пружинение, местное сплющивание и повторяемость как практические параметры, потому что формовка меняет и трассу, и сечение трубы. У спирали малые отклонения накапливаются по виткам и смещают положение конца. Открытый источник: Swagelok, Hand Tube Bender Manual.
Если трубный узел несёт среду, требования применения должны задавать материал, спецификацию соединения, размерную приёмку и любые испытания на давление или герметичность. ASME B31.3 — пример открытого свода правил по технологическим трубопроводам, но визуальная запись не подтверждает, что проект изготовлен или принят по этому своду. Открытый источник: ASME, B31.3 Process Piping.
Зафиксированный результат
Зафиксированный открытый результат — видимая последовательность, связывающая формы спиральной трубы, концевые соединения, готовые узлы и упакованные детали. Внутренний чертёж подтверждает происхождение, но не публикуется.
Примечание о силе доказательств
Доступная запись подтверждает только видимый вид чертежа, геометрию, интерфейсы, физические узлы и упаковку. Она не подтверждает материал, толщину стенки, метод формовки, спецификацию соединения, класс давления, поведение по давлению или герметичности, расход, количество, срок, применение у заказчика, сертификацию или соответствие своду.
Как на самом деле делают спиральную охлаждающую трубку
Снимки показывают готовую форму. Чего закупщик не видит на снимке — это технологическая цепочка, которая её создала, и риск лежит именно там. Спиральная трубка отказывает одним из трёх способов: спираль деформируется при формовке, стенка неравномерно утоняется по гибу, или концевые соединения не герметичны против реальной ответной детали.
Каждая из этих причин — технологическое решение, а не находка контроля.
Технологический маршрут и откуда берётся допуск
| Этап | Оборудование | Зафиксированная точность | Что контролирует |
|---|---|---|---|
| Формовка оправки или сердечника | Токарный ЧПУ Haas ST-10, φ200 × 500 мм | ±0,01 мм | Стабильность шага спирали и диаметр сердечника до навивки |
| Гибка и навивка трубы | Amada HG 2204, длина гиба 2200 мм | ±0,1 мм | Радиус гиба, шаг витков, общий габарит |
| Обработка концевых элементов | Mazak Variaxis i-600, Haas VF-2 | ±0,005 мм | Диаметр отверстия, перпендикулярность торца, глубина канавки под O-ring |
| Работа по тонким пазам или профилям | Электроэрозия проволокой Sodick AQ537L | ±0,001 мм | Где фреза не достаёт или материал закалён |
| Размерная проверка | Координатно-измерительная машина Zeiss Contura G2 | ±0,001 мм | Положение спирали, геометрия торца, выборка толщины стенки |
| Измерение поверхности | Mitutoyo Surftest SJ-210 | Ra 0,005–40 мкм | Чистота отверстия там, где важны расход или герметичность |
Цифра, решающая, работает ли спиральная трубка, обычно не диаметр спирали, а концевое соединение. Геометрически верная спираль с подтекающим стыком — брак. Поэтому концевые элементы фрезеруют на обрабатывающем центре до ±0,005 мм, а не формуют.
Где ломаются проекты спиральных трубок
- Утонение стенки снаружи гиба. Гибка растягивает наружную стенку. Труба с номинальной толщиной стенки будет тоньше на гибе, и прочность по давлению или вакууму падает сначала там. Начать с более толстой стенки дешевле, чем обнаружить это на испытании.
- Пружинение. Металл немного возвращается после формовки. Спираль, сформованная в номинал, не останется в номинале. Оснастку надо резать с припуском на пружинение, зависящим от материала.
- Дрейф шага по спирали. Малые погрешности накапливаются по виткам. Спираль, верная на обоих концах, может быть смещена в середине. Проверка только концов пропускает самый вероятный дефект.
- Несоответствие концевого соединения. Отверстие, обработанное в номинал, не будет герметичным против ответной детали, которая сама на краю допуска. Стык надо проектировать как пару, а не как два независимых размера.
- Остаточные напряжения в длинной спирали. Длинный спиральный участок может сместиться после последней операции. Снятие напряжений и порядок операций значат не меньше цифры допуска.
Что приложить к запросу по спиральной трубке
- 3D CAD of the helix, plus the 2D drawing that defines the end connections
- Coil diameter, pitch, number of turns and total length, and which of these is critical
- Tube material and wall thickness, and whether the wall is nominal or minimum
- The mating part or interface CAD for each end connection, with the seal type
- Operating pressure, temperature or media, if the tube carries fluid or gas
- Whether the helix must hold position under load, or only at rest
Производство работает по ISO 9001:2015 с долей принятых деталей выше 99 %, с 2 выделенными контролёрами среди 50+ сотрудников и 6 инженерами для выбора маршрута до расчёта цены.
Запросить предложение
Запросить предложение — Пришлите чертёж и укажите материал трубы, наружный диаметр, толщину стенки, спецификацию соединения, рабочую среду, требование по давлению и требуемый метод проверки.
